声明：
本文为科普类文章，旨在普及领域相关知识、促进科学传播。
文中所使用的视频、图片、文字等素材，若涉及作品版权问题，请相关权利人及时与我们联系，我们将依法依规妥善处理。
此外，若文章内容存在错误，或与原期刊文章的观点、结论不一致，也欢迎随时告知我们，我们将第一时间进行修改、删除等处理。
同时，热忱欢迎相关领域科研工作者、科普爱好者向我们投稿、荐稿，或洽谈合作事宜，共同助力产业化发展。
乳腺癌术后乳房缺损是临床上高发的软组织修复难题。现有 3D 打印高分子支架复合水凝胶的策略虽可负载干细胞，展现出较好的修复潜力，但在大体积缺损修复场景下，常存在内部微孔连通性不足的问题，氧气与营养物质难以向植入物深层有效扩散，造成支架内部局部长期缺氧，进而显著抑制新生血管向内长入，限制了大容量脂肪组织再生效果。近期，西安交通大学贺健康教授、孟子捷博士团队提出支架‑载细胞微凝胶复合组装的全新技术思路，同步攻克力学支撑、物质供氧、预血管化三大核心痛点，具备良好的初期效果，为实现大容量血管化脂肪组织再生提供了创新性模块化解决方案。
相关工作以“Scaffold-assisted assembly of cell-laden microgels to engineer permeable living constructs for vascularized adipose tissue regeneration”为题发表在《Acta Biomaterialia》上。
亮点：创新性与突破
1、结构二元复合创新：将载干细胞微凝胶与3D打印PCL支架结合，同步攻克整块水凝胶供氧差、纯支架细胞留存不足两大行业痛点。
2、原位预血管化微环境：微凝胶间隙天然通道可负载内皮细胞，体外直接搭建跨颗粒内皮网络，强化干细胞成脂分化。
3、体积稳定再生体系：支架提供力学支撑避免植入塌陷，微凝胶互通孔隙改善供氧，大幅缓解缺损区域缺氧。
4、粒径精准可控：电喷工艺可调控微凝胶尺寸200–600 μm，验证200 μm微凝胶传质、细胞活性综合性能最优。
WHAT：研究内容

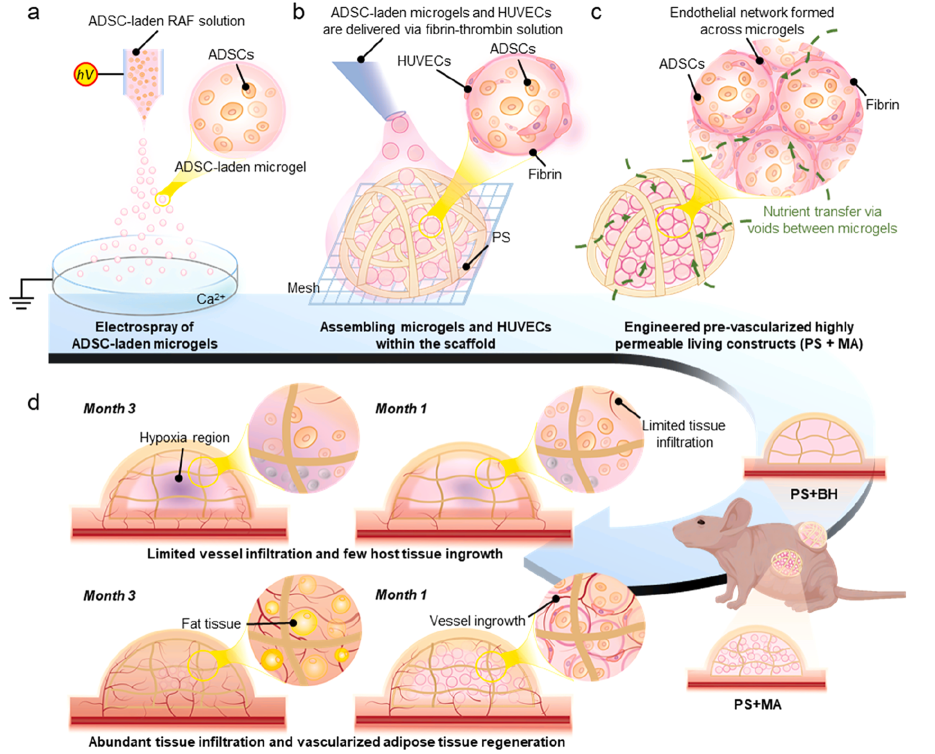

本研究以RGD接枝海藻酸钠-纤维蛋白（RAF）电喷微凝胶为ADSC载体，搭配3D打印螺旋PCL支架（PS）制备复合活体构建体PS+MA，完整开展多维度验证：
1. 优化电喷参数，制备不同粒径微凝胶，表征溶胀、降解与干细胞活性。
2. 微凝胶与支架复合成型，通过μCT、流体扩散仿真表征孔隙与通透性。
3. 体外对比整块水凝胶组PS+BH，验证细胞存活、增殖；引入HUVEC构建预血管化结构，检测成脂分化水平。
4. COMSOL有限元仿真模拟氧分布，量化两组缺氧差异。
5. 裸鼠皮下植入，4/12周利用MRI、血管造影、免疫染色评价血管新生、脂肪再生、缺氧改善效果。
WHY：研究背景与意义
乳腺癌术后乳房缺损不仅造成患者乳房外形损毁，还会带来沉重的心理负担。3D 打印支架结合脂肪组织工程为该类缺损修复提供了可行路径，但仍面临两大关键技术瓶颈：单纯 3D 打印支架难以构建适宜的细胞定植微环境，细胞大多仅黏附于支架表面，存在细胞分布不均的问题；若向支架内部填充整块水凝胶，则会堵塞孔隙通路，造成内部缺乏连通孔道，氧气与营养物质扩散受限，引发内部细胞大量缺氧坏死，机体新生血管也难以浸润入材料内部，最终导致脂肪再生效率低下。与此同时，单纯颗粒微凝胶自身力学性能薄弱，无法在体内维持再生组织所需的空间体积。因此，临床亟需开发能够同时兼顾力学稳定性、物质高通透性、细胞均匀负载以及支持预血管化功能的新型组织再生构建体。
解决方案：技术优势
1、整体制备技术路线
依托电流体成型工艺构筑微米级纤维多孔骨架，利用聚多巴胺界面结合方式完成药物负载，彻底解决热敏活性药物难以复合进熔融打印支架的行业难题。体系具备平稳的阶段性释药特征，契合骨缺损早期修复的用药需求；依托材料表面改性优势，支架兼具承重力学条件与良好生物界面，既定载药剂量经多重细胞安全测评验证，无细胞毒性，局部靶向给药模式从源头规避了系统性用药带来的机体不良反应。
2、颗粒间连通孔隙，大幅提升传质、根除深层缺氧
200 μm 微凝胶组装体空隙占比可达41%，孔隙贯通；流体渗透、有限元仿真证明传质效率：MA200＞MA400＞MA600＞整块水凝胶BH。整块水凝胶内部扩散阻滞严重，中心形成大面积缺氧区；微凝胶间隙构成养分、氧气、代谢废物快速交换通道，构建体内部氧浓度分布均匀，缺氧区域显著缩减。

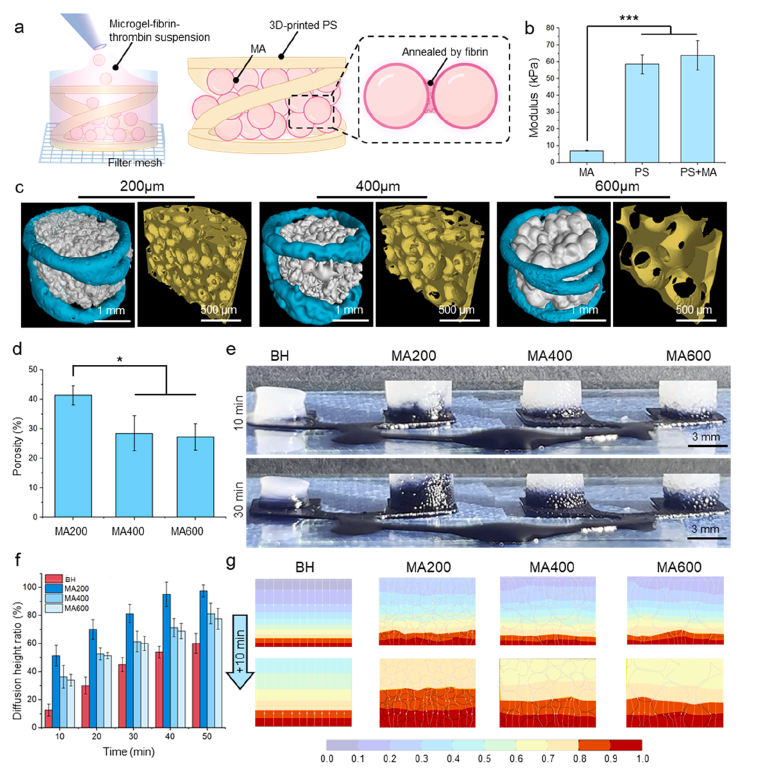

图2 同粒径微凝胶组装体孔隙结构、染料渗透与物质扩散仿真结果图
3、软硬分层协同力学，塑形与生物活性兼顾
大鼠颅骨临界缺损植入实验结果表明，载药支架可有效调控创面处巨噬细胞表型转换，抑制损伤部位持续性炎症反应，营造利于组织修复的局部微环境。细胞共培养体系印证了免疫细胞与成骨细胞间的正向交互作用，最终体内检测可见新生骨组织体积、骨小梁结构质量均显著优于对照组，依托直接促成骨、免疫调控双向作用，实现了骨缺损高效修复。PCL支架提供主要力学支撑，纯支架压缩模量59 kPa，复合PS+MA模量提升至64 kPa；纯微凝胶组装体MA仅6.9 kPa，柔软无支撑能力。复合体系实现“硬质支架锁定再生外形、软质微凝胶提供仿生细胞微环境”，植入后不会塌陷萎缩。
4、间隙通道搭载内皮细胞，体外实现预血管化，促进成脂分化
微凝胶空隙为独立细胞容纳空间，HUVEC可沿颗粒表面铺展，14天形成跨多个微凝胶的连续内皮网络。内皮细胞旁分泌信号上调ADSC成脂相关基因（PPARγ、FAS、脂联素），脂滴尺寸显著高于无微血管对照组。体内机制：预制人内皮网络作为促血管生成模板，招募宿主内皮细胞融合长入，加速整体血管新生。

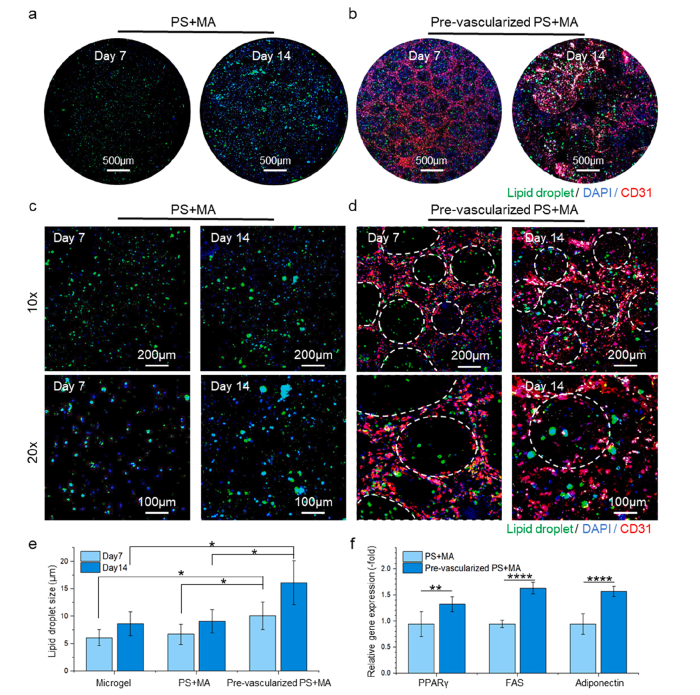

图3 预血管化构建体内皮网络与脂滴形成荧光染色图
5、细胞均匀分散，长效维持干细胞存活与增殖
整块水凝胶组仅表层细胞获取养分，培养14天细胞存活率从71%跌至41%；PS+MA依靠间隙高效传质，14天细胞存活率稳定78%，Ki67增殖阳性细胞比例是对照组2倍以上，彻底解决厚层水凝胶中心细胞坏死难题。

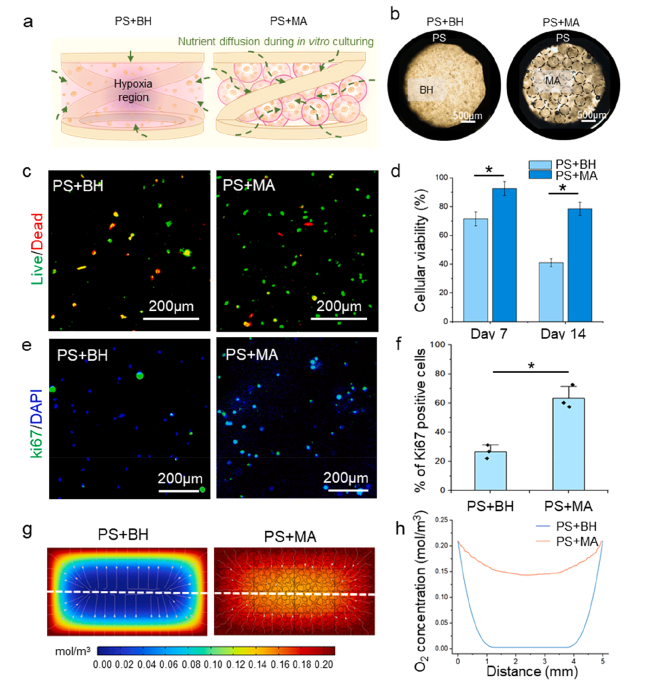

图4 整块水凝胶与微凝胶复合构建体细胞存活、增殖及氧气分布仿真对比图
6、体内同步改善血管浸润、缺氧、脂肪再生三重效果
血管浸润：植入12周预血管化PS+MA微血管密度远高于PS+BH，宿主组织可沿微凝胶间隙深入构建体内部。缺氧缓解：缺氧标志物HIF-1α阳性面积显著低于整块水凝胶组。稳定脂肪再生：12周MRI定量PS+MA组脂肪占比39%，显著优于单纯支架与整块水凝胶填充组，脂滴蛋白染色同步验证脂肪成熟度最优。

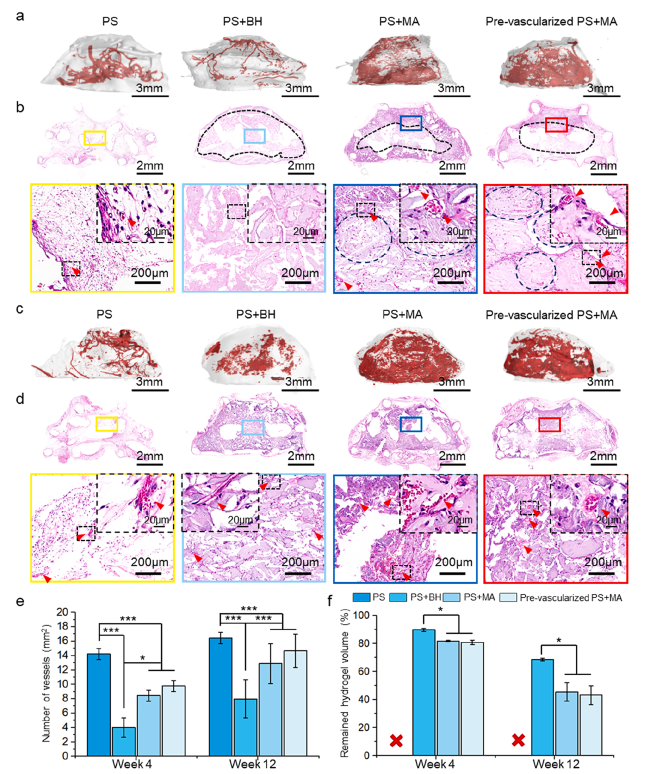

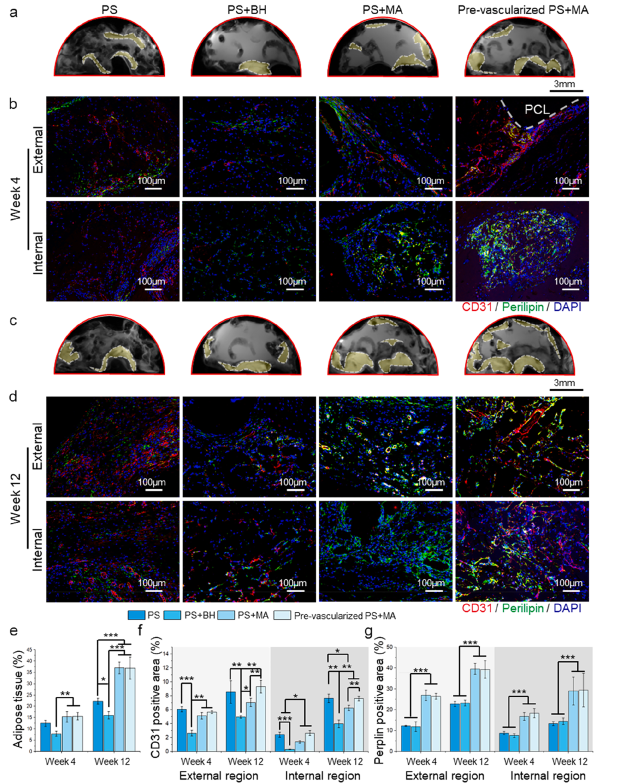

图5 体内微血管造影、MRI 脂肪再生定量检测结果图
结论
本研究提出的“支架辅助微凝胶组装”策略，巧妙地将3D打印支架的力学支撑优势与微凝胶组装体的高渗透性优势合二为一。其核心价值在于：通过微米级孔道设计，从根本上解决了传统水凝胶“载得了细胞却养不活细胞”的瓶颈，为血管化软组织再生提供了一种兼具结构稳定与高效物质交换的新型构建模式。这一策略有望拓展至其他需快速血管化的软组织修复场景。
